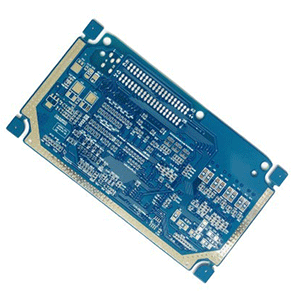

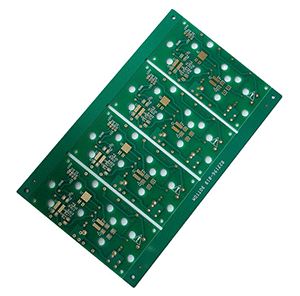

PCB de cobre de dupla face

PCB de cobre de dupla face, ambos os lados podem ser ligados e soldados, com uma camada isolante no meio. Ambos os lados podem ser conectados, o que reduz bastante a dificuldade de fiação, por isso é amplamente utilizado. Ambos os lados do painel duplo são cabeados, mas para usar os fios em ambos os lados, deve haver uma conexão de circuito adequada entre os dois lados, e a "ponte" entre os circuitos é chamada de orifício guia. O orifício guia é um pequeno orifício preenchido ou revestido com metal na placa PCB, que pode ser conectado aos fios em ambos os lados. Como a área do painel duplo é duas vezes maior que a do painel único, o painel duplo resolve a dificuldade de entrelaçamento da fiação no painel único e pode ser conectado ao outro lado através do orifício, por isso é mais adequado para circuitos mais complexos do que o painel único.

Agora, o revestimento de cobre sem eletrodo é gradualmente substituído por uma tecnologia mais avançada de buraco negro e tecnologia de galvanoplastia direta de polímero. Os produtos são amplamente utilizados em iluminação, eletrônica, máquinas, comunicações, automotivo e outras indústrias.

O PCB de cobre de dupla face o nível de processamento também está melhorando constantemente. Atualmente, os padrões para medir o nível de processamento são a largura mínima permitida do fio, a distância mínima entre as linhas, a precisão de posicionamento dos furos, o número de camadas de PCB, etc., através dos padrões acima para garantir a qualidade do produto do PCB de cobre de dupla face.
